Scherstab-Wägezellen

Scherstab-Wägezellen

Der einseitige Scherbalken ist für Flachprofilwaagen und Prozessanwendungen konzipiert. Die Tragfähigkeit des Scherbalkens reicht von 100 kg bis 50 t. Ein Ende des Scherbalkens enthält die Befestigungslöcher, während das gegenüberliegende Ende der Zelle belastet wird. Die Wägezelle sollte auf einer flachen, glatten Oberfläche mit hochfesten, gehärteten Schrauben montiert werden. Die größeren Scherbalkenzellen haben mehr als zwei Befestigungslöcher, um zusätzliche Schrauben aufzunehmen, damit sich die Hardware unter der Belastung nicht dehnt. Scherbalken können aus Werkzeugstahl oder rostfreiem Stahl für den Einsatz in rauen Umgebungen hergestellt werden.

Modell Eigenschaften Auswechselbar mit

(Direkte Kompatibilität ist nicht garantiert)

B8D Scherstabwägezelle aus Edelstahl, OIML, NTEP-geprüft (250kg-5t), NMI-geprüft (200kg-10t)*



Geeignet für Bodenwaagen, Kfz-Prüfstände, Behälterwaagen und andere Wägevorrichtungen Revere M9123, Tedea 3410, Celtron SQB, Sensortronics 65023, ANYLOAD 563YS
BM8D Scherstabwägezelle aus Edelstahl, OIML, NTEP-geprüft (150kg-10t)* Hermetisch abgedichtet IP68.

Geeignet für Bodenwaagen, Fahrzeugprüfstraßen, Behälterwaagen und andere elektronische Wägevorrichtungen.

Scherstab-Wägezelle aus vernickeltem, legiertem Stahl H8C, OIML, NTEP-geprüft, NMI-geprüft (100kg-10t) *



100kg und 250kg sind Biegebalken-Wägezellen.

Geeignet für das Wiegen von Plattformen, Krankenhausbetten, etc.
Hohe Genauigkeit.
Hohe Zuverlässigkeit.

Celtron SQB, Revere 5123, Tedea 3411, Coti CI-23 Totalcomp TSB, Sensortronics 65023, Artech 30310, Revere 5123, Rice Lake RL35023, CAS BSA, Kelba KH8C, ANYLOAD 563YH, MT401
H8Q-Wägezelle aus vernickeltem legiertem Stahl, OIML-geprüft (200kg-2t))* Niedriges Profil.
Geeignet für Bodenwaagen, Automobilprüfstände, Behälterwaagen und andere Wägevorrichtungen.
Hohe Genauigkeit.
HM8C Scherstabwägezelle aus vernickeltem, legiertem Stahl IP68 (500kg-10t)* Hermetisch verschlossen

Geeignet für elektronische Plattformwaagen, Behälterwaagen

*Dies ist die Palette der angebotenen Kraftmessdosen. Bitte prüfen Sie die Zulassung Ihrer örtlichen Behörde.
Artikelnummer: 1094-1 Kategorie:

Beschreibung

Wichtige Highlights & Funktionen

  • aus Edelstahl und Werkzeugstahl
  • Hermetisch geschlossene IP68 Versionen verfügbar
  • Kapazitäten von 100kg - 50t
  • Wägezubehör und Module verfügbar

Produktbeschreibung

Der einseitige Scherbalken ist für Flachprofilwaagen und Prozessanwendungen konzipiert. Die Tragfähigkeit des Scherbalkens reicht von 100 kg bis 50 t. Ein Ende des Scherbalkens enthält die Befestigungslöcher, während das gegenüberliegende Ende der Zelle belastet wird. Die Wägezelle sollte auf einer flachen, glatten Oberfläche mit hochfesten, gehärteten Schrauben montiert werden. Die größeren Scherbalkenzellen haben mehr als zwei Befestigungslöcher, um zusätzliche Schrauben aufzunehmen, damit sich die Hardware unter der Belastung nicht dehnt. Scherbalken können aus Werkzeugstahl oder rostfreiem Stahl für den Einsatz in rauen Umgebungen hergestellt werden.

Modell Eigenschaften Auswechselbar mit

(Direkte Kompatibilität ist nicht garantiert)

B8D Scherstabwägezelle aus Edelstahl, OIML, NTEP-geprüft (250kg-5t), NMI-geprüft (200kg-10t)*



Geeignet für Bodenwaagen, Kfz-Prüfstände, Behälterwaagen und andere Wägevorrichtungen Revere M9123, Tedea 3410, Celtron SQB, Sensortronics 65023, ANYLOAD 563YS
BM8D Scherstabwägezelle aus Edelstahl, OIML, NTEP-geprüft (150kg-10t)* Hermetisch abgedichtet IP68.

Geeignet für Bodenwaagen, Fahrzeugprüfstraßen, Behälterwaagen und andere elektronische Wägevorrichtungen.

Scherstab-Wägezelle aus vernickeltem, legiertem Stahl H8C, OIML, NTEP-geprüft, NMI-geprüft (100kg-10t) *



100kg und 250kg sind Biegebalken-Wägezellen.

Geeignet für das Wiegen von Plattformen, Krankenhausbetten, etc.
Hohe Genauigkeit.
Hohe Zuverlässigkeit.

Celtron SQB, Revere 5123, Tedea 3411, Coti CI-23 Totalcomp TSB, Sensortronics 65023, Artech 30310, Revere 5123, Rice Lake RL35023, CAS BSA, Kelba KH8C, ANYLOAD 563YH, MT401
H8Q-Wägezelle aus vernickeltem legiertem Stahl, OIML-geprüft (200kg-2t))* Niedriges Profil.
Geeignet für Bodenwaagen, Automobilprüfstände, Behälterwaagen und andere Wägevorrichtungen.
Hohe Genauigkeit.
HM8C Scherstabwägezelle aus vernickeltem, legiertem Stahl IP68 (500kg-10t)* Hermetisch verschlossen

Geeignet für elektronische Plattformwaagen, Behälterwaagen

*Dies ist die Palette der angebotenen Kraftmessdosen. Bitte prüfen Sie die Zulassung Ihrer örtlichen Behörde.

Smart Weighing

Gut kombiniert mit der R400 Serie!

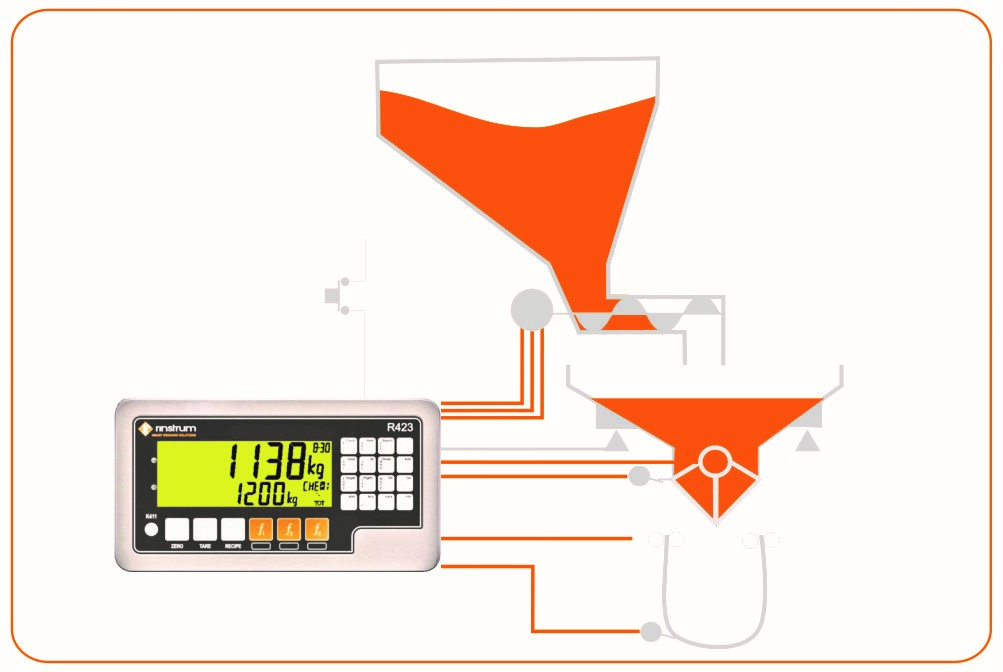

Der R400-Indikator unterstützt drei Abfüll-Anwendungen, um eine leistungsstarke und flexible Dosier-Steuerung zu bieten. Die drei Varianten der Firmware unterscheiden sich vor allem in der Anzahl der Materialien, die sie jeweils berücksichtigen. Die K410 ist für Einzelmaterial und ideal zum Befüllen, die K411 unterstützt 6 Materialien und die K412 20 Materialien. Die K411 und K412 sind sowohl für Mehrkopf-Dosiermaschinen als auch für komplexere Steuerungssysteme mit mehreren Materialien geeignet.

...das ist smartes Wiegen.

Product Downloads

Für die Scherstab-Wägezellen stehen die folgenden Dateien zum Download bereit. Stellen Sie sicher, dass Sie die richtige Dokumentation für die Softwareversion Ihres Geräts auswählen. Schauen Sie regelmäßig nach Software und anderen Updates.

Um Dateien herunterzuladen, klicken Sie bitte auf einen der untenstehenden Dateinamen. Es sollte ein Dialogfeld zum Speichern erscheinen, in dem Sie Ihren Speicherort angeben können.

Wenn keine Dialogbox zum Speichern erscheint, klicken Sie mit der rechten Maustaste auf den Link und wählen Sie “Ziel speichern unter“

Files

  B8D B8D

10/05/2021 - 207KB (PDF) file - B8D

  B8Q B8Q

10/05/2021 - 209KB (PDF) file - B8Q

  BM8D BM8D

10/05/2021 - 226KB (PDF) file - BM8D

  BM8G BM8G

10/05/2021 - 196KB (PDF) file - BM8G

  BM8H BM8H

10/05/2021 - 199KB (PDF) file - BM8H

  H8 H8

10/05/2021 - 236KB (PDF) file - H8

  H8 H8

10/05/2021 - 236KB (PDF) file - H8

  H8Q H8Q

10/05/2021 - 171KB (PDF) file - H8Q

  HM8 HM8

10/05/2021 - 252KB (PDF) file - HM8

  HM8C HM8C

10/05/2021 - 220KB (PDF) file - HM8C
