R320 ABS-Schalttafeleinbau und Vollgehäuse

R320 ABS-Schalttafeleinbau und Vollgehäuse

Anzeigegeräte der Serie R300 basieren auf über 15 Jahre Konstruktionserfahrung, um eine Reihe zuverlässiger Produkte mit einem guten Preis-Leistungs-Verhältnis zu entwickeln, die sich ideal für mobile Anwendungen wie Gabelstapler, Plattformen, LKW-Kabinen, Kranwaagen und OEM-Anwendungen eignen. Das kompakte Gehäuse und die universellen Stromversorgungsoptionen machen sie für alle Anwendungen geeignet, vom einfachen Wiegen bis hin zu OEM-Anwendungen. Sie sind ideal für die grundlegende Gewichts- oder Niveauregulierung. Das R320 in ABS-Gehäuse mit Schutzart IP65, das in einer Schalttafelversion oder in einer Vollgehäuseversion mit M12-Steckern erhältlich ist, was die Installation erleichtert. Wie bei allen Geräten der R300-Serie enthalten die neuesten Versionen mehr Speicher, sodass eine Fabrikreihe von Firmware-Anwendungen integriert werden können.

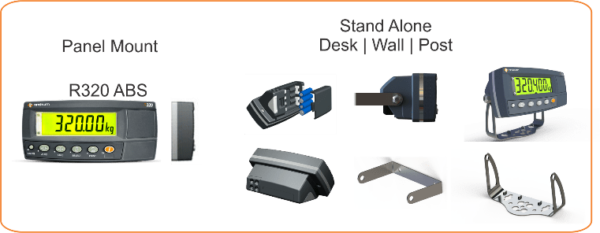

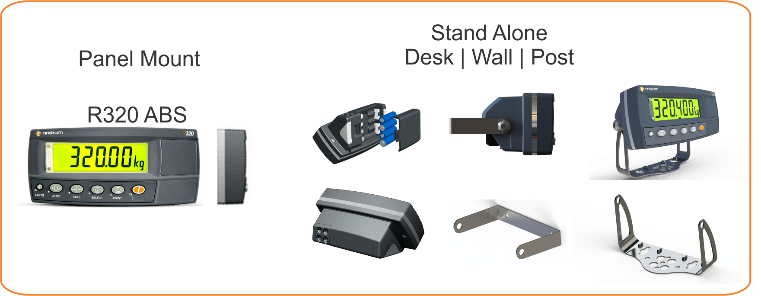

  • Flexible Montagemöglichkeiten: Tisch-, Wand- und Stativbefestigung.
  • weiter Spannungsbereich (7-24 V), angepasst an eine Vielzahl onboard OEM-Anwendungen. Es eliminiert die Notwendigkeit von der Verwendung der Versorgungsquellen von Drittanbietern und bringt Ersparnisse sowohl in der Systemkomplexität als auch Kosteneinsparungen.
  • Langlebige wiederaufladbare Batterien, ideale für mobile Installationen und bietet dem Bediener Flexibilität.
  • rinLINK  eine magnetisch gekoppelte Verbindung auf der Vorderseite für den einfachen Zugriff vor Ort beim Aktualisieren / Konfigurieren der Anzeige, wodurch Zeit und Mühe für den Installateur gespart werden.
  • Gehäuse mit Schutzart IP65: Schutz gegen Staub und Eindringen vom Wasser, erhöht die Zuverlässigkeit und Lebensdauer des Anzeigegerätes.
  • Eichfähig in Australien, Europa und den USA zugelassen. Produkte werden exportiert mit zugelassenen Komponenten.

Die Anzeiger der Serie R300 verfügen über eine Reihe von Firmware-Optionen, die von den grundlegendsten Funktionen (K342) bis hin zu vollständigen Sollwertfunktionen und kundenspezifischem Druck am oberen Ende (K356) reichen.

HINWEIS: Die jüngste Umstellung auf PLP bedeutet, dass eine Reihe von Cross-Grades verfügbar ist. Diese erfordern keine zusätzliche Lizenz, wenn Sie bereits K356 besitzen.

K356-Quereinstufungen: Bestimmte Funktionen stehen speziell in den Cross-Grade-Versionen der K356-Firmware zur Verfügung, siehe Tabelle unten für den Funktionsumfang. Diese können von der Website heruntergeladen werden, ohne dass ein Passcode erforderlich ist.

Firmware Version K342 K344 K346 K354 K356 K356-C1 K356-C2 K356-C3 K356-C4
Drucken (Seriell RS232) Grundlegend Fortgeschrittene K356 Klassenübergreifend
Zählen C S
Manuelles Halten S S S C S S S
Spitzenwert halten C S S
Totalisierung S S S S S S
Medizinische Tara C S
Ring-Netzwerk S S S S S S S S
Bluetooth-Zubehör A A A A A A A A
Ferngesteuerte Eingabe 1 1 1 1 1 1
Uhr Kalender S S S S S S
Sollwertausgänge 2 2 2 2
Einheiten lb/ kg Schalten S S S S S S S S S
Einheiten lb/ kg/ oz/ g Umschaltung S S S S S S S S S
Schwerkraft-Kompensation S S S S
Linearisierung S S S
Tierwägung C S
Schnelle Kalibrierung S S S S S S S S S
S – Standard-Zubehör A – Optionales Zubehör ^ – Grundlegende Über-/Unter-Sollwerte ^^ – Erweiterte Sollwerte
C – Cross Grade C1 – K356-PEAK C2 – K356-LIVE C3 – K356-COUNT
C4 – K356-MED
Artikelnummer: 50083 Kategorie:

Beschreibung

Wichtige Highlights & Funktionen

  • 20 mm (0,8 Zoll) LCD-Display mit LED-Hintergrundbeleuchtung
  • AC, DC 7-24V und NiMH
  • Eichfähig zugelassen Australien/Europa/USA
  • Gehäuse mit Schutzart IP65
  • rinLINK Anschluss
  • Stabiles, kompaktes ABS-Gehäuse
  • Universelle Montagemöglichkeiten

Produktbeschreibung

Anzeigegeräte der Serie R300 basieren auf über 15 Jahre Konstruktionserfahrung, um eine Reihe zuverlässiger Produkte mit einem guten Preis-Leistungs-Verhältnis zu entwickeln, die sich ideal für mobile Anwendungen wie Gabelstapler, Plattformen, LKW-Kabinen, Kranwaagen und OEM-Anwendungen eignen. Das kompakte Gehäuse und die universellen Stromversorgungsoptionen machen sie für alle Anwendungen geeignet, vom einfachen Wiegen bis hin zu OEM-Anwendungen. Sie sind ideal für die grundlegende Gewichts- oder Niveauregulierung. Das R320 in ABS-Gehäuse mit Schutzart IP65, das in einer Schalttafelversion oder in einer Vollgehäuseversion mit M12-Steckern erhältlich ist, was die Installation erleichtert. Wie bei allen Geräten der R300-Serie enthalten die neuesten Versionen mehr Speicher, sodass eine Fabrikreihe von Firmware-Anwendungen integriert werden können.

  • Flexible Montagemöglichkeiten: Tisch-, Wand- und Stativbefestigung.
  • weiter Spannungsbereich (7-24 V), angepasst an eine Vielzahl onboard OEM-Anwendungen. Es eliminiert die Notwendigkeit von der Verwendung der Versorgungsquellen von Drittanbietern und bringt Ersparnisse sowohl in der Systemkomplexität als auch Kosteneinsparungen.
  • Langlebige wiederaufladbare Batterien, ideale für mobile Installationen und bietet dem Bediener Flexibilität.
  • rinLINK  eine magnetisch gekoppelte Verbindung auf der Vorderseite für den einfachen Zugriff vor Ort beim Aktualisieren / Konfigurieren der Anzeige, wodurch Zeit und Mühe für den Installateur gespart werden.
  • Gehäuse mit Schutzart IP65: Schutz gegen Staub und Eindringen vom Wasser, erhöht die Zuverlässigkeit und Lebensdauer des Anzeigegerätes.
  • Eichfähig in Australien, Europa und den USA zugelassen. Produkte werden exportiert mit zugelassenen Komponenten.

Die Anzeiger der Serie R300 verfügen über eine Reihe von Firmware-Optionen, die von den grundlegendsten Funktionen (K342) bis hin zu vollständigen Sollwertfunktionen und kundenspezifischem Druck am oberen Ende (K356) reichen.

HINWEIS: Die jüngste Umstellung auf PLP bedeutet, dass eine Reihe von Cross-Grades verfügbar ist. Diese erfordern keine zusätzliche Lizenz, wenn Sie bereits K356 besitzen.

K356-Quereinstufungen: Bestimmte Funktionen stehen speziell in den Cross-Grade-Versionen der K356-Firmware zur Verfügung, siehe Tabelle unten für den Funktionsumfang. Diese können von der Website heruntergeladen werden, ohne dass ein Passcode erforderlich ist.

Firmware Version K342 K344 K346 K354 K356 K356-C1 K356-C2 K356-C3 K356-C4
Drucken (Seriell RS232) - Grundlegend Fortgeschrittene K356 Klassenübergreifend
Zählen - - - - C - - S -
Manuelles Halten S S S - C S S - S
Spitzenwert halten - - - - C S - - S
Totalisierung - - - S S S S S S
Medizinische Tara - - - - C - - S -
Ring-Netzwerk - S S S S S S S S
Bluetooth-Zubehör - A A A A A A A A
Ferngesteuerte Eingabe - - - 1 1 1 1 1 1
Uhr Kalender - - - S S S S S S
Sollwertausgänge - - 2 2 2 2 - - -
Einheiten lb/ kg Schalten S S S S S S S S S
Einheiten lb/ kg/ oz/ g Umschaltung S S S S S S S S S
Schwerkraft-Kompensation - - - S S - - S S
Linearisierung S S S - - - - - -
Tierwägung - - - - C - S - -
Schnelle Kalibrierung S S S S S S S S S
S - Standard-Zubehör A - Optionales Zubehör ^ - Grundlegende Über-/Unter-Sollwerte ^^ - Erweiterte Sollwerte
C - Cross Grade C1 – K356-PEAK C2 – K356-LIVE C3 – K356-COUNT
C4 – K356-MED

Smartes Wiegen

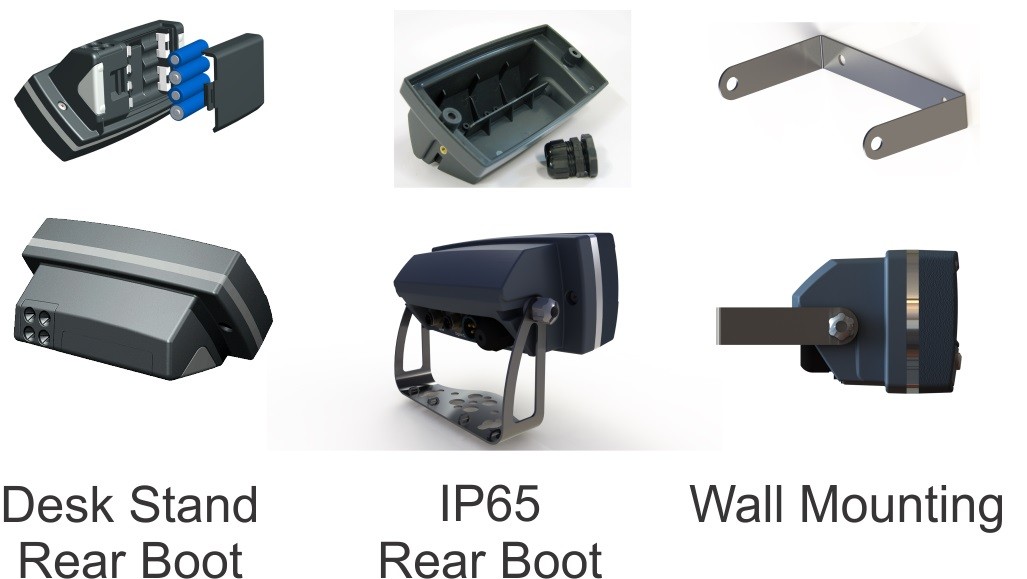

Flexible Montage- und Stromversorgungsoptionen

  • Tisch-Ständer mit 4xAA Batteriefach
  • Hintere Abdeckung mit Schutzart IP65
  • Optionaler Akkumulator
  • Wandhalterung kompatibel mit einem Tischständer oder mit einer hinteren Abdeckung

...das ist smartes Wiegen!

Produkt-Downloads

Für die R320 ABS-Schalttafeleinbau und Vollgehäuse stehen die folgenden Dateien zum Download bereit. Stellen Sie sicher, dass Sie die richtige Dokumentation für die Softwareversion Ihres Geräts auswählen. Schauen Sie regelmäßig nach Software und anderen Updates.

Um Dateien herunterzuladen, klicken Sie bitte auf einen der untenstehenden Dateinamen. Es sollte ein Dialogfeld zum Speichern erscheinen, in dem Sie Ihren Speicherort angeben können.

Wenn keine Dialogbox zum Speichern erscheint, klicken Sie mit der rechten Maustaste auf den Link und wählen Sie “Ziel speichern unter“

Files

  32x (320 und 323) Referenzhandbuch 32x (320 und 323) Referenzhandbuch

21/04/2021 - 3MB (PDF) file - R300-687-119

  Anwendungshinweis - Anzeigegerät an Fernanzeige (R320/R323 an Fernanzeige D320/D323) (EN) Anwendungshinweis - Anzeigegerät an Fernanzeige (R320/R323 an Fernanzeige D320/D323) (EN)

22/10/10 - 210KB (PDF) file - R300-725-200

  Anwendungshinweis - R320 Kits EU (Übersicht über Stromversorgung und Zubehör) (EN) Anwendungshinweis - R320 Kits EU (Übersicht über Stromversorgung und Zubehör) (EN)

22/10/10 - 134KB (PDF) file - R300-735-210-M04

  Anwendungshinweis - R320 Kits UK (Übersicht über Stromversorgung und Zubehör) (EN) Anwendungshinweis - R320 Kits UK (Übersicht über Stromversorgung und Zubehör) (EN)

22/10/10 - 132KB (PDF) file - R300-735-210-M02

  Anwendungshinweis - Zwei-Sollwert-Regelung (EN) Anwendungshinweis - Zwei-Sollwert-Regelung (EN)

05/11/2018 - 667KB (PDF) file - R300-736-102

  Benutzerhandbuch Benutzerhandbuch

18/09/2018 - 356KB (PDF) file - R300-619-211

  Eine Seite Schnellkalkulationsblatt Eine Seite Schnellkalkulationsblatt

17/02/2019 - 258KB (PDF) file - R300-686-100

  Eingangskonverter 0-10V oder 4-20mA Benutzerhandbuch (M3902) (EN) Eingangskonverter 0-10V oder 4-20mA Benutzerhandbuch (M3902) (EN)

18/02/2021 - 335KB (PDF) file - R000-604-103

  Handbuch Kommunikation (EN) Handbuch Kommunikation (EN)

18/02/2021 - 723KB (PDF) file - R300-627-321

  Kommunikationszubehör Seite - Broschüre einfügen (EN) Kommunikationszubehör Seite - Broschüre einfügen (EN)

17/01/2022 - 224KB (PDF) file - R000-710-101

  M3117/ M3118 - IP65 Akku-Rückwand mit Steckern Datenblatt (EN) M3117/ M3118 - IP65 Akku-Rückwand mit Steckern Datenblatt (EN)

28/10/2022 - 840KB (PDF) file - R300-758-101

  PLP-Firmware-Funktionsübersicht PLP-Firmware-Funktionsübersicht

16/02/2023 - 293KB (PDF) file - R300-762-100

  R300 HW1.2 PLP-Firmware-Aktivierungen (EN) R300 HW1.2 PLP-Firmware-Aktivierungen (EN)

16/12/2022 - 547KB (PDF) file - R300-761-100

  R300 Series Accessories Page R300 Series Accessories Page

03/11/2020 - 4MB (PDF) file - R300-755

  R320 ABS-Schalttafeleinbau und Vollgehäuse - Datenblatt R320 ABS-Schalttafeleinbau und Vollgehäuse - Datenblatt

03/11/2020 - 972KB (PDF) file - R300-738-310

  Rinstrum Wägeelektroniken im Überblick Rinstrum Wägeelektroniken im Überblick

08/12/2023 - 419KB (PDF) file - SALES-792-300

  Schnellstart-Handbuch (EN) Schnellstart-Handbuch (EN)

05/09/2018 - 3MB (PDF) file - R300-620-245
