Beschreibung
Wichtige Highlights & Funktionen
- 10/100 Base TX mit Autonegotiation
- bidirektionale Ports (TCP & UDP)
- DHCP-Client
- Standard USB-Buchse
- Standard-J45-Stecker (RJ45)
- Transmit Ports (TCP & UDP)
- Web-Schnittstelle
Produktbeschreibung

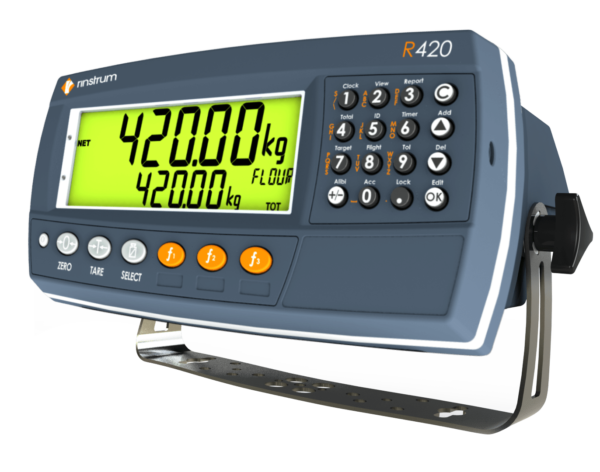

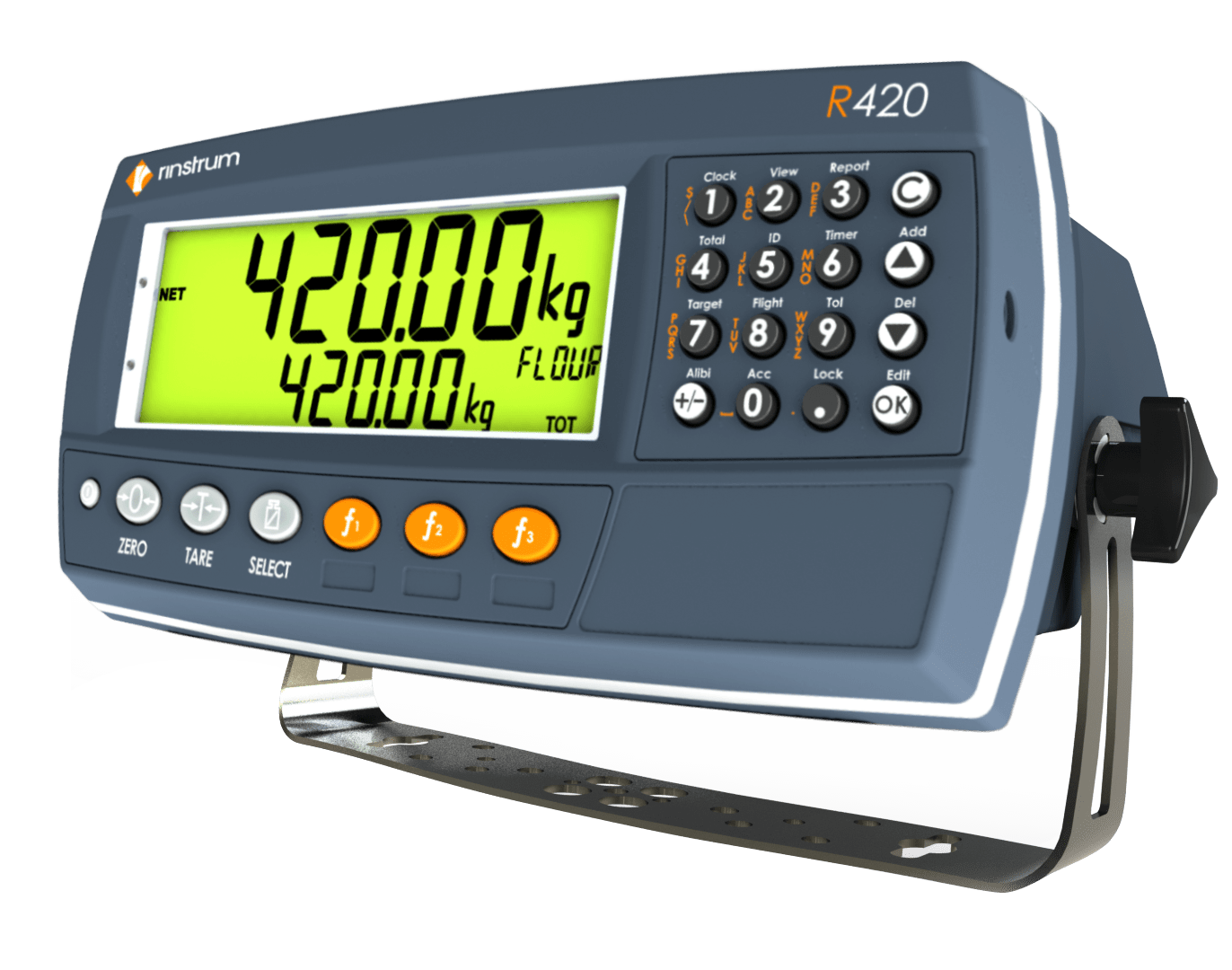

Ethernet wird von den Wägeelektroniken R420 und R423 der R400 Serie über das Modul M4221 unterstützt und kann in Verbindung mit folgenden Anwendungssoftware eingesetzt werden:
- K401 Einfache Verwiegung
- K402 Prozessautomatisierung
- K410 Abfüllen
- K411 Dosieren
Einbindung einer R400 Wägeelektronik in ein Ethernetnetzwerk über Modul M4221
- zur Online-Überwachung von Wägeelektroniken (für Servicetechniker)
- für eine direkte Verbindung Ihrer PC Anwendung zur Wägeelektronik über eine Standard Socket (RJ45) um Gewichtswerte abzurufen und Einstellungen zu konfigurieren
- als serielle PC Fernschnittstelle – ermöglicht den Online-Zugriff auf die Wägeelektronik so, als wäre diese direkt über eine serielle Schnittstelle mit dem PC verbunden (M400-525)
Merkmale
- Eine bidirektionaler Socket um über die Netzwerkschnittstelle mit der R400 zu kommunizieren
- 10 einfache Sockets; so können 10 Geräte an einer R400 Daten mithören
- Einfache Konfiguration der Netzwerkeinstellungen (DHCP, IP, Subnet Mask, Gateway, DNS) der R400 Wägeelektronik und des Web Interface
- Wägeelektronikzugang als serielle Schnittstelle auf einem PC über M400-525
- Integrierter DHCP Client für Auto- IP Übertragung oder statische IP Belegungen.
Smart Weighing
Mit der View400-Software können Sie sich über ein Netzwerk mit einer Anzeige verbinden, entweder lokal oder über das Internet. Die Verbindung erfolgt über die IP-Adresse oder den Hostnamen des Gerätes. Dieser Zugriff ermöglicht dann z.B. die gewohnte Viewer-Funktionalität:
- Testen Sie die Verbindung zur Anzeige.
- Ändern Sie die Einstellung des Indikators.
- Überwachen Sie das Gerät
...das ist smartes Wiegen
Product Downloads
Für die Ethernet Modul M4221 stehen die folgenden Dateien zum Download bereit. Stellen Sie sicher, dass Sie die richtige Dokumentation für die Softwareversion Ihres Geräts auswählen. Schauen Sie regelmäßig nach Software und anderen Updates.
Um Dateien herunterzuladen, klicken Sie bitte auf einen der untenstehenden Dateinamen. Es sollte ein Dialogfeld zum Speichern erscheinen, in dem Sie Ihren Speicherort angeben können.
Wenn keine Dialogbox zum Speichern erscheint, klicken Sie mit der rechten Maustaste auf den Link und wählen Sie “Ziel speichern unter“
Files
 Application Note
07 Sep 09 - 0 (PDF) file - |
|
| M4221 Module Manual
04 Sep 09 - 0B (PDF) file - |
