C500-Serie – Module und Zubehör

C500-Serie – Module und Zubehör

Die Flexibilität der C500-Serie wird durch eine breite Palette von Modulen und Zubehörteilen gewährleistet, die einfach zu konfigurieren sind und sauber in die Rückseite der Anzeige eingesetzt werden können. Es gibt 2 Modulsteckplätze, wo ein Indikator nur mit den für eine bestimmte Installation erforderlichen Funktionen ausgestattet werden kann.



Kommunikationsmodule

Die C500-Kommunikationsmodule sind alle vollständig isoliert und werden für Anwendungen empfohlen, bei denen die Gefahr von Blitzschlag oder Überspannungen besteht oder zusätzliche Kommunikationsanschlüsse erforderlich sind.

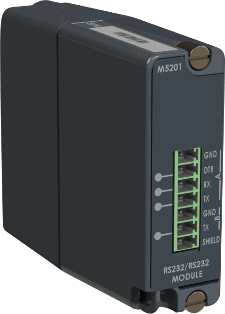

  • M5201 RS232/RS232/RS232
  • M5203 RS485/RS485)
Ein-/Ausgangsmodul (M5301)

Eine C500-Anzeige kann mit bis zu 8 I/Os ausgestattet werden. Diese I/Os sind galvanisch getrennt, für den direkten Anschluss an PLC†™s ausgelegt und können Niederspannungsaktoren direkt ansteuern. Dieses Modul verfügt über 8 digitale I/O-Ports, die auf eine maximale Eingangsspannung von 30V begrenzt sind und bis zu 400mA ansteuern können.

Analoges Ausgangsmodul (M5401)

Das Analogmodul bietet einen isolierten (>500V) 4-20mA oder 0-10V Analogausgang. Es sind Aktualisierungsraten von bis zu 400 Hz mit einer Auflösung von 1/65.000 möglich. Zwei digitale E/A, die mit denen des M5301 identisch sind, sind ebenfalls vorhanden. Die Skalierung kann auf den Eingang der SPS abgestimmt werden. Die schnelle Aktualisierung und die hohe D/A-Wandlungsrate sorgen für eine glatte Ausgangskurve, die einer SPS hilft, realistischere Messwerte zu sehen (2,5 ms-Schritt).

AC-Netzteil (M5104)

Die Staubschutzhaube M5001 für die Anzeige C520 ist aus Edelstahl gefertigt und bietet Schutz für die Anzeige und die angeschlossenen Module.

Staubschutzhaube aus Edelstahl (M5001)

Die Staubschutzhaube M5001 für die Anzeige C520 ist aus Edelstahl gefertigt und bietet Schutz für die Anzeige und die angeschlossenen Module.

Physikalische Hardware-Dichtung (M5009)

Die physikalische Dichtung M5009 aus Kunststoff bringt eine physikalische Dichtung auf das Eingangskabel der Wägezelle für die Anzeigegeräte der Serie C500 auf.



Artikelnummer: 1227 Kategorie:

Beschreibung

Wichtige Highlights & Funktionen

  • 8er I/O-Modul
  • AC Stromversorgung
  • Analoges Ausgangsmodul
  • Physikalisches Eichsiegel
  • RS232/RS232 Modul
  • RS485/RS485 Modul
  • Staubschutabdeckung aus Edelstahl

Produktbeschreibung

Die Flexibilität der C500-Serie wird durch eine breite Palette von Modulen und Zubehörteilen gewährleistet, die einfach zu konfigurieren sind und sauber in die Rückseite der Anzeige eingesetzt werden können. Es gibt 2 Modulsteckplätze, wo ein Indikator nur mit den für eine bestimmte Installation erforderlichen Funktionen ausgestattet werden kann.



Kommunikationsmodule

Die C500-Kommunikationsmodule sind alle vollständig isoliert und werden für Anwendungen empfohlen, bei denen die Gefahr von Blitzschlag oder Überspannungen besteht oder zusätzliche Kommunikationsanschlüsse erforderlich sind.

  • M5201 RS232/RS232/RS232
  • M5203 RS485/RS485)
Ein-/Ausgangsmodul (M5301)

Eine C500-Anzeige kann mit bis zu 8 I/Os ausgestattet werden. Diese I/Os sind galvanisch getrennt, für den direkten Anschluss an PLC†™s ausgelegt und können Niederspannungsaktoren direkt ansteuern. Dieses Modul verfügt über 8 digitale I/O-Ports, die auf eine maximale Eingangsspannung von 30V begrenzt sind und bis zu 400mA ansteuern können.

Analoges Ausgangsmodul (M5401)

Das Analogmodul bietet einen isolierten (>500V) 4-20mA oder 0-10V Analogausgang. Es sind Aktualisierungsraten von bis zu 400 Hz mit einer Auflösung von 1/65.000 möglich. Zwei digitale E/A, die mit denen des M5301 identisch sind, sind ebenfalls vorhanden. Die Skalierung kann auf den Eingang der SPS abgestimmt werden. Die schnelle Aktualisierung und die hohe D/A-Wandlungsrate sorgen für eine glatte Ausgangskurve, die einer SPS hilft, realistischere Messwerte zu sehen (2,5 ms-Schritt).

AC-Netzteil (M5104)

Die Staubschutzhaube M5001 für die Anzeige C520 ist aus Edelstahl gefertigt und bietet Schutz für die Anzeige und die angeschlossenen Module.

Staubschutzhaube aus Edelstahl (M5001)

Die Staubschutzhaube M5001 für die Anzeige C520 ist aus Edelstahl gefertigt und bietet Schutz für die Anzeige und die angeschlossenen Module.

Physikalische Hardware-Dichtung (M5009)

Die physikalische Dichtung M5009 aus Kunststoff bringt eine physikalische Dichtung auf das Eingangskabel der Wägezelle für die Anzeigegeräte der Serie C500 auf.



Smartes Wiegen

Analogmodul zur Zusammenarbeit mit SPS Steuerungen

  • Das Analogmodul kann seine Aus- und Eingänge skalieren um bessere Kompatibilität zu gewährleisten
  • Die schnelle Updatefrequenz und die schnelle Digital zu Analog Wandlung erzeugen eine glatte Ausgangskurve, welche der SPS hilft aktuelle und akkurate Daten zu bekommen (2.5 Millisekunden Schritte)

    ...das ist smartes Wiegen.

Produkt-Downloads

Für die C500-Serie - Module und Zubehör stehen die folgenden Dateien zum Download bereit. Stellen Sie sicher, dass Sie die richtige Dokumentation für die Softwareversion Ihres Geräts auswählen. Schauen Sie regelmäßig nach Software und anderen Updates.

Um Dateien herunterzuladen, klicken Sie bitte auf einen der untenstehenden Dateinamen. Es sollte ein Dialogfeld zum Speichern erscheinen, in dem Sie Ihren Speicherort angeben können.

Wenn keine Dialogbox zum Speichern erscheint, klicken Sie mit der rechten Maustaste auf den Link und wählen Sie “Ziel speichern unter“

Files

  C500 Farbbroschüre (engl.) C500 Farbbroschüre (engl.)

09/09/2019 - 3MB (PDF) file - C500-703-110-M04

  C500 Serie Module und Zubehör - Datenblatt (engl.) C500 Serie Module und Zubehör - Datenblatt (engl.)

20/09/2018 - 488KB (PDF) file - M500-700-100

  M5104 AC Netzteil Handbuch/Datenblatt (engl.) M5104 AC Netzteil Handbuch/Datenblatt (engl.)

20/09/2018 - 68KB (PDF) file - M500-604-100-M01

  M5201 RS-232/232 Kommunikation Handbuch/Datenblatt (engl.) M5201 RS-232/232 Kommunikation Handbuch/Datenblatt (engl.)

20/09/2018 - 119KB (PDF) file - M500-603-100-M01

  M5203 RS485/485 Kommunikation Handbuch/Datenblatt (engl.) M5203 RS485/485 Kommunikation Handbuch/Datenblatt (engl.)

20/09/2018 - 0 (PDF) file - M500-602-100-M01

  M5301 8 IO Modul Handbuch/Datenblatt (engl.) M5301 8 IO Modul Handbuch/Datenblatt (engl.)

20/09/2018 - 124KB (PDF) file - M500-601-100-M01

  M5401 Analogmodul Handbuch/Datenblatt (engl.) M5401 Analogmodul Handbuch/Datenblatt (engl.)

20/09/2018 - 220KB (PDF) file - M500-600-100-M01
