C320 Wägeindikator

C320 Wägeindikator

Das C320 ist das neueste kompakte Anzeigegerät von Rinstrum für den Schalttafeleinbau, dass sich ideal für den Einsatz in mobilen Anwendungen wie Gabelstaplern, Plattformen, in LKW-Kabinen, Kranwaagen und OEM-Anwendungen eignet.  Es eignet sich ideal für grundlegende Gewichtskontroll- oder Füllstandskontrollfunktionen unter Verwendung der allgemeinen oder erweiterten Sollwerte und Kontrollwägungen.   Beide Funktionen bieten mit der mehrfarbigen Hintergrundbeleuchtung eine verbesserte Benutzeroberfläche.  Wie die R3-Serie kann die C320 mit einer Tischhalterung oder einem IP65-Gehäuse kombiniert werden, um ein komplettes Gerät zu bilden, das auf einem Tisch oder an einem Mast montiert werden kann.  Das C320 unterstützt eine neue Reihe von Zubehörkarten.  Die Kommunikationskarten bieten erweiterte Optionen und die Erweiterungskarten decken zusätzliche Funktionen ab.

  • Breiter DC-Spannungsbetrieb (5-24V)/ USB-Kabel: für eine Vielzahl von Onboard-OEM-Anwendungen. Das USB-Kabel macht Netzteile von Drittanbietern überflüssig und spart Systemkomplexität und Kosten.
  • Zwei bidirektionale serielle RS232-Anschlüsse: unabhängig konfigurierbar für Netzwerk-, Druck- oder Fernanzeigefunktionen.
  • Eingänge und Ausgänge: Zwei digitale Eingänge und zwei High-Side-Digitalausgänge, die elektrisch isoliert sind. Die Ausgänge sind in der Lage, Niederspannungs-DC-Aktoren direkt anzusteuern.
  • Onboard-Datenspeicher: konform mit WELMEC 7.2 (Alibispeicher DSD)
  • rinLINK: magnetisch gekoppelte Verbindung auf der Frontblende für einfachen Zugang vor Ort für Updates/Einstellungen des Anzeigers, was dem Installateur Zeit und Mühe erspart.
  • Flächenbündiges Polyester-Overlay mit mechanischen Tasten: keine abgenutzten Folientasten, leicht zu reinigen, vollständig versiegelt, dauerhafte chemische Beständigkeit, verbesserte UV-Beständigkeit.
  • Druck: Mehrere Standard-Druckdosen bis hin zu vollständig programmierbaren Druckformaten, die mit dem Drag-and-Drop-Konfigurationswerkzeug rinPRINT einfach erstellt werden können.
Artikelnummer: 1227-1 Kategorien: ,

Beschreibung

Wichtige Highlights & Funktionen

  • 20mm (0.8in) LCD-Display mit RGB-Hintergrundbeleuchtung
  • Großer DC-Spannungsbereich 5-24V
  • rinLINK-Anschluss
  • Robustes, kompaktes Polyester-Overlay
  • Sechs 9-Segment-Zeichen
  • Vielseitige Montagemöglichkeiten

Produktbeschreibung

Das C320 ist das neueste kompakte Anzeigegerät von Rinstrum für den Schalttafeleinbau, dass sich ideal für den Einsatz in mobilen Anwendungen wie Gabelstaplern, Plattformen, in LKW-Kabinen, Kranwaagen und OEM-Anwendungen eignet.  Es eignet sich ideal für grundlegende Gewichtskontroll- oder Füllstandskontrollfunktionen unter Verwendung der allgemeinen oder erweiterten Sollwerte und Kontrollwägungen.   Beide Funktionen bieten mit der mehrfarbigen Hintergrundbeleuchtung eine verbesserte Benutzeroberfläche.  Wie die R3-Serie kann die C320 mit einer Tischhalterung oder einem IP65-Gehäuse kombiniert werden, um ein komplettes Gerät zu bilden, das auf einem Tisch oder an einem Mast montiert werden kann.  Das C320 unterstützt eine neue Reihe von Zubehörkarten.  Die Kommunikationskarten bieten erweiterte Optionen und die Erweiterungskarten decken zusätzliche Funktionen ab.

  • Breiter DC-Spannungsbetrieb (5-24V)/ USB-Kabel: für eine Vielzahl von Onboard-OEM-Anwendungen. Das USB-Kabel macht Netzteile von Drittanbietern überflüssig und spart Systemkomplexität und Kosten.
  • Zwei bidirektionale serielle RS232-Anschlüsse: unabhängig konfigurierbar für Netzwerk-, Druck- oder Fernanzeigefunktionen.
  • Eingänge und Ausgänge: Zwei digitale Eingänge und zwei High-Side-Digitalausgänge, die elektrisch isoliert sind. Die Ausgänge sind in der Lage, Niederspannungs-DC-Aktoren direkt anzusteuern.
  • Onboard-Datenspeicher: konform mit WELMEC 7.2 (Alibispeicher DSD)
  • rinLINK: magnetisch gekoppelte Verbindung auf der Frontblende für einfachen Zugang vor Ort für Updates/Einstellungen des Anzeigers, was dem Installateur Zeit und Mühe erspart.
  • Flächenbündiges Polyester-Overlay mit mechanischen Tasten: keine abgenutzten Folientasten, leicht zu reinigen, vollständig versiegelt, dauerhafte chemische Beständigkeit, verbesserte UV-Beständigkeit.
  • Druck: Mehrere Standard-Druckdosen bis hin zu vollständig programmierbaren Druckformaten, die mit dem Drag-and-Drop-Konfigurationswerkzeug rinPRINT einfach erstellt werden können.

Schulungs-Videos

Smartes Wiegen

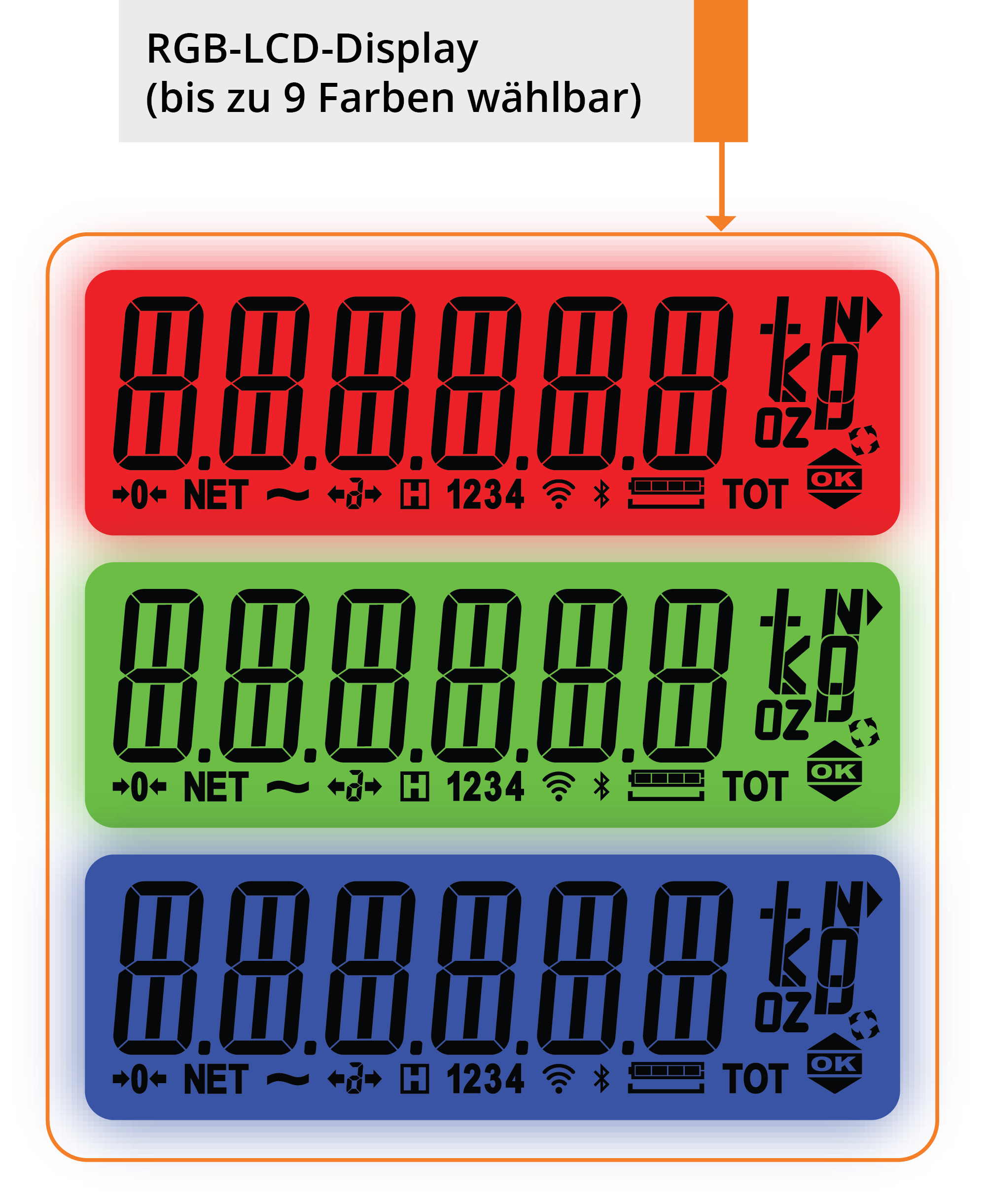

Das helle und farbige Display der C3-Serie kann automatisch die Farbe ändern, wenn die vorab zugewiesenen Zielgewichte erreicht werden.

Der Bediener kann sofort an Hand der Displayfarbe den Zustand erkennen. Basierend auf den Farbänderungen von Blau, Grün oder Rot erkennt der den Zustand für UNTERGEWICHT, AKZEPTABEL oder ÜBERGEWICHT.

… das ist smartes Wiegen!

Produkt-Downloads

Für die C320 Wägeindikator stehen die folgenden Dateien zum Download bereit. Stellen Sie sicher, dass Sie die richtige Dokumentation für die Softwareversion Ihres Geräts auswählen. Schauen Sie regelmäßig nach Software und anderen Updates.

Um Dateien herunterzuladen, klicken Sie bitte auf einen der untenstehenden Dateinamen. Es sollte ein Dialogfeld zum Speichern erscheinen, in dem Sie Ihren Speicherort angeben können.

Wenn keine Dialogbox zum Speichern erscheint, klicken Sie mit der rechten Maustaste auf den Link und wählen Sie “Ziel speichern unter“

Files

  Anwendungshinweis: C320 Benutzerdefiniertes Druck-Setup Anwendungshinweis: C320 Benutzerdefiniertes Druck-Setup

25/10/2023 - 885KB (PDF) file - C300-707-101-M02

  Anwendungshinweis: C320 Einrichtung der Wasserstandskontrolle Anwendungshinweis: C320 Einrichtung der Wasserstandskontrolle

25/10/2023 - 812KB (PDF) file - C300-713-100-M02

  Anwendungshinweis: C320 Fernanzeige Anwendungshinweis: C320 Fernanzeige

02/10/2023 - 204KB (PDF) file - C300-710-102-M02

  Anwendungshinweis: C320 Fernanzeige mit Einheitenumschaltung Anwendungshinweis: C320 Fernanzeige mit Einheitenumschaltung

02/10/2023 - 325KB (PDF) file - C300-711-102-M02

  Anwendungshinweis: C320 Füllen der App mit Mehrfachtarierung Anwendungshinweis: C320 Füllen der App mit Mehrfachtarierung

25/10/2023 - 686KB (PDF) file - C300-714-100-M02

  Anwendungshinweis: C320 Kontrollwägen Anwendungshinweis: C320 Kontrollwägen

22/09/2023 - 448KB (PDF) file - C300-706-101-M02

  Anwendungshinweis: C320 Mimik-Fernanzeige Anwendungshinweis: C320 Mimik-Fernanzeige

22/09/2023 - 275KB (PDF) file - C300-709-101-M02

  Anwendungshinweis: C320 Schwerkraftkompensation Anwendungshinweis: C320 Schwerkraftkompensation

02/10/2023 - 415KB (PDF) file - C300-712-100-M02

  Anwendungshinweis: C320 Zwei Sollwertfüllungen Anwendungshinweis: C320 Zwei Sollwertfüllungen

02/10/2023 - 379KB (PDF) file - C300-705-100-M02

  C3 Serie Broschüre (C320) C3 Serie Broschüre (C320)

22/04/2024 - 2MB (PDF) file - C300-701-250-M02

  C3 Serie Datenblatt (C320) C3 Serie Datenblatt (C320)

14/08/2024 - 4MB (PDF) file - C300-700-105-M02

  C3 Serie Firmware Update mit Sprachunterstützung C3 Serie Firmware Update mit Sprachunterstützung

13/08/2024 - 316KB (PDF) file - C300-610-100

  C3 Viewer Software C3 Viewer Software

01/08/2024 - 796KB (ZIP) file - C300-509-150-M01

  Firmware der Serie C3 (K301, K304, K306) Firmware der Serie C3 (K301, K304, K306)

13/08/2024 - 684KB (ZIP) file - C300-500-1.0.0-M02

  Firmware-Matrix für die C3-Serie Firmware-Matrix für die C3-Serie

12/09/2024 - 139KB (PDF) file - C300-719-101-M02
