Anschlusskästen

Anschlusskästen

Rinstrum bietet viele verschiedene Klemmkästen zur Verkabelung und Anschluss von Wägezellen mit einem Wägeterminal. Wählen Sie einen Kabelkasten, der zu ihrem Anwendungsfall passt aus verschiedenen Konfigurationen:

  • Feste M12 Verzweigungen
  • 4-Wege Klemmkästen mit Justierung
  • 6-Wege Klemmkästen mit Justierung
  • 6-Wege Klemmkästen mit Justierung und Erweiterungsmöglichkeiten
Diese Klemmkästen sind für unterschiedliche Umweltbedingungen ausgelegt und mit Gehäusen aus Metall oder aus Polymeren erhältlich. Die Verbindungen sind auf mit M12 Steckern oder mit Kabelverschraubungen gelöst.
Klemmkästen von Rinstrum ermöglichen ein Trimmen der Wägezellen gegeneinander. Der Klemmkasten 0071 kann mit mehreren Klemmkästen in Serie gehängt werden um noch mehr Wägezellen anzuschließen.
Die robuste Verarbeitungsqualität, Zuverlässigkeit und einfache Nutzung ist garantiert.

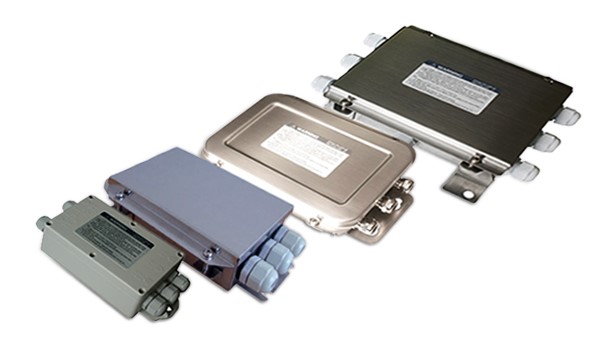

4-Wege Klemmkästen mit Justierung
0075

IP65, Polymer Kabelkasten

Fünf Kabeldurchführungen mit PG7 Polymer-Kabelverschraubungen

Signaljustierung

0075-M12

IP65, Polymer Kabelkasten mit freien M12 Kabelenden

Plastik, Staubgeschützt mit Signaljustierung

Mit vier weiblichen, freien M12 Kabelenden und einem männlichen, freien M12 Kabelende für den Wägezellenanschluss

0076

IP65, Edelstahl Kabelkasten

Fünf Kabeldurchführungen mit PG7 Polymer-Kabelverschraubungen

Signaljustierung

0078

IP68, Edelstahl Kabelkasten

Fünf Kabeldurchführungen mit PG7 Polymer-Kabelverschraubungen

Signaljustierung

6-Wege Klemmkästen mit Justierung
0077

IP65, Edelstahl Kabelkasten

Sieben Kabeldurchführungen mit PG9 Polymer-Kabelverschraubungen

Signaljustierung

0077-M12

IP65 Edelstahl Kabelkasten mit freien M12 Kabelenden

Signaljustierung

Mit sechs weiblichen, freien M12 Kabelenden und einem männlichen, freien M12 Kabelende für den Wägezellenanschluss

6-Wege Klemmkästen mit Justierung , erweiterbar
0071

IP55, Aluminium Klemmkasten

Sieben Kabeldurchführungen mit Polymer-Kabelverschraubungen

Für die Installation von mehr als sechs Wägezellen

Eingebaute “Verlinkungs-” Schaltung erlaubt “Daisy-Chaining”

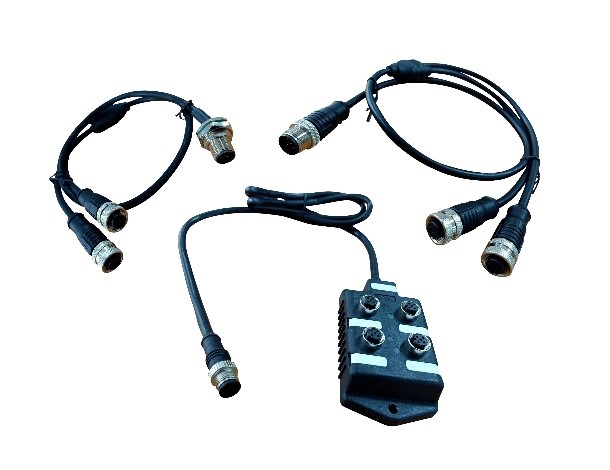

Feste M12 Verzweigungen
MC5JM2

Y-Kabel 5-Pol M-F+F, abgeschirmt

Y-Kabel mit M12 männlichem Schottanschluss auf zwei weiblichen M12 Anschlüssen um zwei Wägezellen in an eine Wägeelektronik anzuschließen
MC5JM3

Y-Kabel 5-Pol M-F+F, abgeschirmt

Y-Kabel mit M12 männlichem Stecker auf zwei weiblichen M12 Anschlüssen um zwei Wägezellen in an eine Wägeelektronik anzuschließen
MC5JM4

4 Load Cell Junction – IP68+/4-way junction box

Vier weibliche M12 Verbinder und 200mm männliches M12 Kabel für den Wägezellenanschluss, keine Justierung von Signal oder Speisung

Bitte verwenden Sie MC0E2 Steckerkappen

Artikelnummer: 1106-1 Kategorien: ,

Beschreibung

Wichtige Highlights & Funktionen

  • Große Auswahl an Anschlussoptionen
  • Nutzung für Plattformwaage, Wägebrücken, Trichterwaagen, etc.
  • Schutz vor Umwelteinflüssen mit IP Zertifizierung
  • Summierung mehrerer Wägezellen

Produktbeschreibung

Rinstrum bietet viele verschiedene Klemmkästen zur Verkabelung und Anschluss von Wägezellen mit einem Wägeterminal. Wählen Sie einen Kabelkasten, der zu ihrem Anwendungsfall passt aus verschiedenen Konfigurationen:

  • Feste M12 Verzweigungen
  • 4-Wege Klemmkästen mit Justierung
  • 6-Wege Klemmkästen mit Justierung
  • 6-Wege Klemmkästen mit Justierung und Erweiterungsmöglichkeiten
Diese Klemmkästen sind für unterschiedliche Umweltbedingungen ausgelegt und mit Gehäusen aus Metall oder aus Polymeren erhältlich. Die Verbindungen sind auf mit M12 Steckern oder mit Kabelverschraubungen gelöst.
Klemmkästen von Rinstrum ermöglichen ein Trimmen der Wägezellen gegeneinander. Der Klemmkasten 0071 kann mit mehreren Klemmkästen in Serie gehängt werden um noch mehr Wägezellen anzuschließen.
Die robuste Verarbeitungsqualität, Zuverlässigkeit und einfache Nutzung ist garantiert.



4-Wege Klemmkästen mit Justierung
0075

IP65, Polymer Kabelkasten

Fünf Kabeldurchführungen mit PG7 Polymer-Kabelverschraubungen

Signaljustierung

0075-M12

IP65, Polymer Kabelkasten mit freien M12 Kabelenden

Plastik, Staubgeschützt mit Signaljustierung

Mit vier weiblichen, freien M12 Kabelenden und einem männlichen, freien M12 Kabelende für den Wägezellenanschluss

0076

IP65, Edelstahl Kabelkasten

Fünf Kabeldurchführungen mit PG7 Polymer-Kabelverschraubungen

Signaljustierung

0078

IP68, Edelstahl Kabelkasten

Fünf Kabeldurchführungen mit PG7 Polymer-Kabelverschraubungen

Signaljustierung

6-Wege Klemmkästen mit Justierung
0077

IP65, Edelstahl Kabelkasten

Sieben Kabeldurchführungen mit PG9 Polymer-Kabelverschraubungen

Signaljustierung

0077-M12

IP65 Edelstahl Kabelkasten mit freien M12 Kabelenden

Signaljustierung

Mit sechs weiblichen, freien M12 Kabelenden und einem männlichen, freien M12 Kabelende für den Wägezellenanschluss

6-Wege Klemmkästen mit Justierung , erweiterbar
0071

IP55, Aluminium Klemmkasten

Sieben Kabeldurchführungen mit Polymer-Kabelverschraubungen

Für die Installation von mehr als sechs Wägezellen

Eingebaute "Verlinkungs-" Schaltung erlaubt "Daisy-Chaining"

Feste M12 Verzweigungen
MC5JM2

Y-Kabel 5-Pol M-F+F, abgeschirmt

Y-Kabel mit M12 männlichem Schottanschluss auf zwei weiblichen M12 Anschlüssen um zwei Wägezellen in an eine Wägeelektronik anzuschließen
MC5JM3

Y-Kabel 5-Pol M-F+F, abgeschirmt

Y-Kabel mit M12 männlichem Stecker auf zwei weiblichen M12 Anschlüssen um zwei Wägezellen in an eine Wägeelektronik anzuschließen
MC5JM4

4 Load Cell Junction - IP68+/4-way junction box

Vier weibliche M12 Verbinder und 200mm männliches M12 Kabel für den Wägezellenanschluss, keine Justierung von Signal oder Speisung

Bitte verwenden Sie MC0E2 Steckerkappen

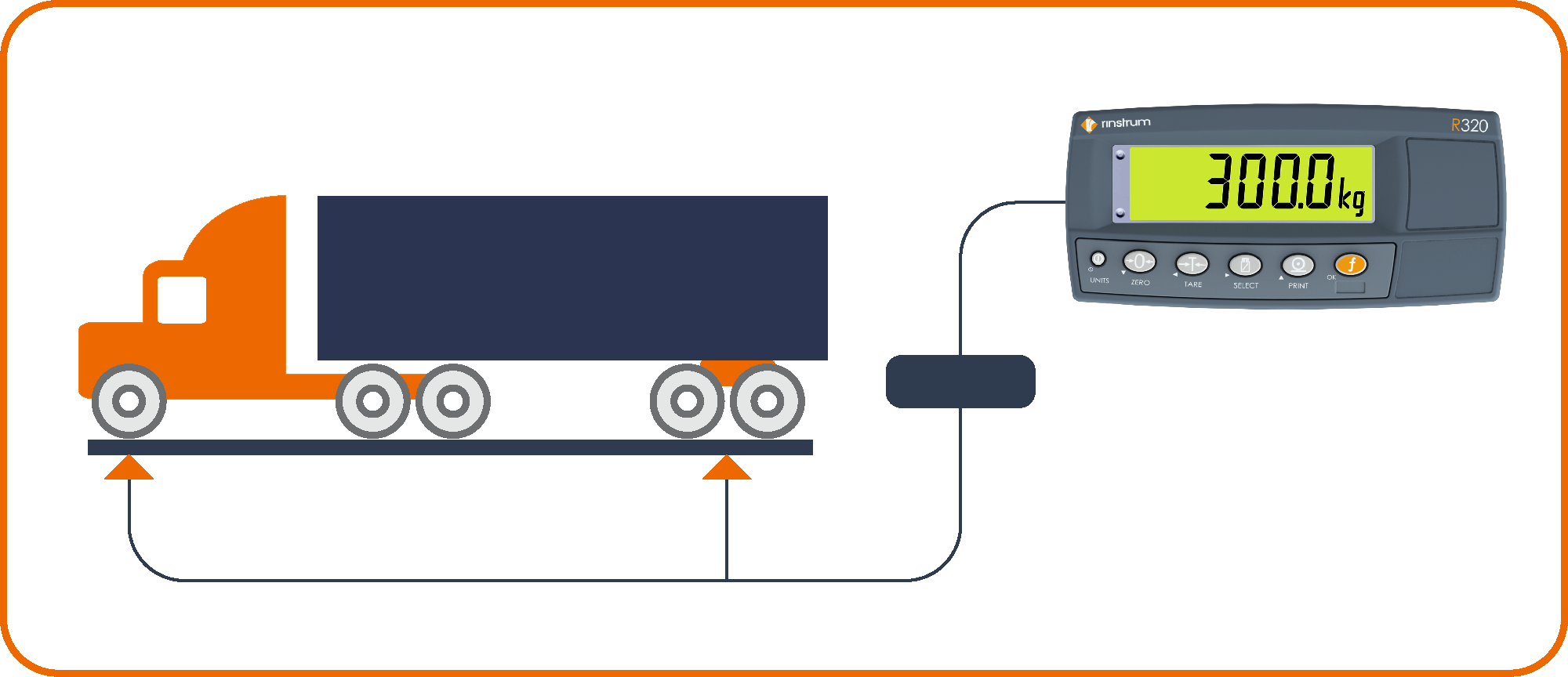

Smart Weighing

Akkurate Messungen von mehreren Wägezellen dank Signaljustierung…

Klemmkästen von Rinstrum unterstützen Signaljustierung um die Eingangssignale auszugleichen und ein genaues Signal an die Wägeelektronik weiterzugeben. Signaljustierung kann bei vielen Situationen weiter helfen. Zum Beispiel Plattformwaagen, Wägebrücken oder Tankverwiegung usw.

...das ist smartes Wiegen.

Product Downloads

Für die Anschlusskästen stehen die folgenden Dateien zum Download bereit. Stellen Sie sicher, dass Sie die richtige Dokumentation für die Softwareversion Ihres Geräts auswählen. Schauen Sie regelmäßig nach Software und anderen Updates.

Um Dateien herunterzuladen, klicken Sie bitte auf einen der untenstehenden Dateinamen. Es sollte ein Dialogfeld zum Speichern erscheinen, in dem Sie Ihren Speicherort angeben können.

Wenn keine Dialogbox zum Speichern erscheint, klicken Sie mit der rechten Maustaste auf den Link und wählen Sie “Ziel speichern unter“

Files

  Datenblatt Anschlusskästen (EN) Datenblatt Anschlusskästen (EN)

14/08/2024 - 658KB (PDF) file - 0070-700-101

  Handbuch Anschlusskasten 0071 (engl.) Handbuch Anschlusskasten 0071 (engl.)

20/11/2020 - 936KB (PDF) file - 0070-602-100

  Handbuch Anschlusskasten 0075/0076/0078 (engl.) Handbuch Anschlusskasten 0075/0076/0078 (engl.)

20/11/2020 - 301KB (PDF) file - 0070-600-101

  Handbuch Anschlusskasten 0077 (engl.) Handbuch Anschlusskasten 0077 (engl.)

20/11/2020 - 615KB (PDF) file - 0070-601-100
