Beschreibung
Wichtige Highlights & Funktionen
- 4 Schaltpunkte (Option)
- Analog Modul mit isolierten Ausgängen (Option)
- Eigebaute RS232 und RS485 Schnittstellen
- Geräteadressierung mit bis zu 31 Adressen
- Kontrastreiche LED-Anzeige
- Master/Slave Mode für Indikatoren der 5000 Serie
- Programmierbares Eingangsformat
- Serielles Summieren mit Indikatoren der 5000 Serie
- Technical Schedule S1/0/A
- Wechselspannungs- und Gleichspannungs- Versionen erhältlich
Produktbeschreibung
Die 6700 kann konfiguriert werden, um folgende Rollen zu übernehmen:
- Fernanzeige
- Master einer 5000 oder
- Summierer von mehreren 5000ern.
Die 6700 verhält sich wie ein 5000er Indikator, bis darauf, dass die Gewichtsinformationen eingehende Übertragungen sind, statt von der Wägezelle zu stammen.
- DIN-genormte Gehäusemontage – Erlaubt den Tafeleinbau des Geräts in einem Standard Ausschnitt, um die notwendigen Änderungen zum Einbau der Geräte zu reduzieren.
- Analog Ausgang - 4-20mA oder 0-10V mit 1/65,000 Auflösung
- Leistungsstarke Stromausgänge – Reduziert die Komplexität der Verkabelung und die Notwendigkeit von externen Relais, um die Installationskosten und Größe des Gesamtsystem zu verringern.
- Isolierte Ausgänge – Eliminiert ungewollte Nebenwirkungen, welche externe Steuerungen auf den Wiegeprozess haben können, um das System und dessen Installation zu vereinfachen.
- Robuste I/Os – Reduziert ungeplante Ausfälle durch Komponentenausfälle und verringert Lebenszeitkosten für die Installation.
- Breite Arbeitsbereich der Gleichstromversorgung – Eliminiert das Bedürfnis für weitere Netzteile, um Systemkomplexität und Kosten zu senken.
Smartes Wiegen

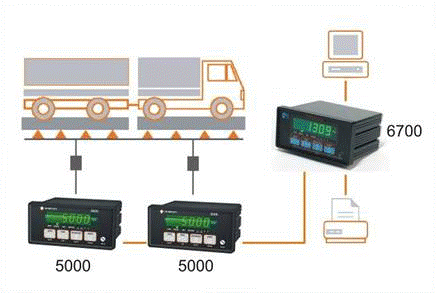

Summieren im Master Modus
Die 6700 arbeitet als Master Steuerung für eine Anzahl an Indikatoren der 5000er Serie. Diese sind über einen Multi-Drop Seriellen RS422/RS485 Bus miteinander verbunden.
- Die 6700 fragt die Gewichte aller Slave Geräte ab und bildet die Summe aus diesen.
- Das resultierende Gesamtgewicht wird auf der 6700 angezeigt.
Sowohl die Schaltpunkte als auch Ausdrucke und Erweiterungsmodule benutzen das Gesamtgewicht. Dadurch verhält sich die 6700 wie ein Indikator, der das Gesamtgewicht direkt von der Wägezelle bekommt.
... das ist mal intelligente Verwiegung
Product Downloads
Für die 6700 Summierende Fernanzeige stehen die folgenden Dateien zum Download bereit. Stellen Sie sicher, dass Sie die richtige Dokumentation für die Softwareversion Ihres Geräts auswählen. Schauen Sie regelmäßig nach Software und anderen Updates.
Um Dateien herunterzuladen, klicken Sie bitte auf einen der untenstehenden Dateinamen. Es sollte ein Dialogfeld zum Speichern erscheinen, in dem Sie Ihren Speicherort angeben können.
Wenn keine Dialogbox zum Speichern erscheint, klicken Sie mit der rechten Maustaste auf den Link und wählen Sie “Ziel speichern unter“
Files
6700 Datenblatt (engl.)
04/03/2019 - 156KB (PDF) file - 6700-700-300 |
|
6700 Kommunikationshandbuch (engl.)
04/03/2019 - 221KB (PDF) file - 6700-603-100 |
|
6700 Referenzhandbuch (engl.)
04/03/2019 - 423KB (PDF) file - 6700-600-310 |
|
Vergleichsmatrix Fernanzeigen (engl.)
03/05/2020 - 56KB (PDF) file - SALES-723-102 |
